液压升降机的组成原理

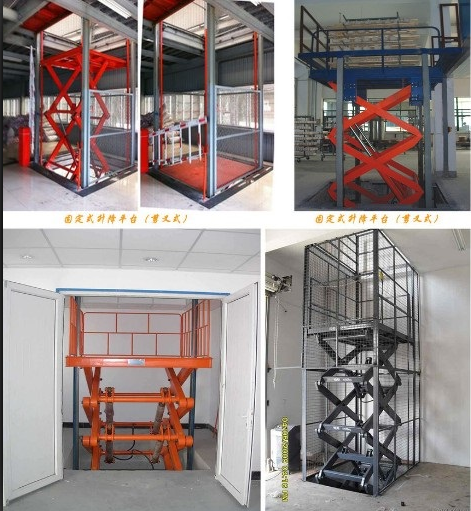

本期栏目介绍晟瀚剪叉式液压升降机。

剪叉式液压升降机由由工作台、机械剪叉臂、底部平台、液压缸、液压泵组成。晟瀚升降机工作台由强度较高质量较轻的铝合金材料构成、四周有栏杆。其下部由剪叉臂支承。升降装置由剪叉臂构成。剪叉臂分为内外两部分，每组剪叉臂中部由螺栓连接，端部与下一组剪又臂铰接，提升高度由所有剪叉臂共同实现。液压缸安装在一对剪叉臂的中部，将螺栓铰接点作为顶升点，臂架除受力还有固定油路线路的作用。上工作台和底平台两侧装有导轨，供上下剪叉臂顶部移动。晟瀚升降机的液压泵，电气控制部分均集中在底平台控制箱内。顶升液压缸倾斜布置带来的好处是：克服了液压缸竖直布置的受力不均、易不稳定；横向布置时易泄露、初始顶升力过大等问题。故此设计更加合理、更加切合实际情况。
